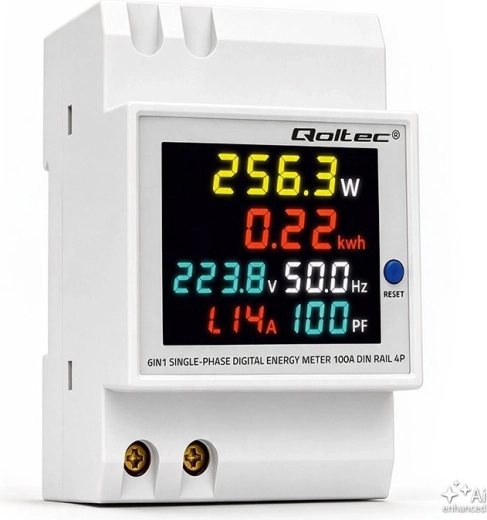

Multifunctionele digitale energiemeter 6-in-1 voor enkelfasige installaties maakt het mogelijk om continu de belangrijkste waarden te volgen: AC-spanning, AC-stroom, actief vermogen, arbeidsfactor, frequentie en energieverbruik in kWh. Dankzij het kleuren-LCD en montage op een 35 mm DIN-rail is hij ideaal voor overzichtelijke controle van verbruikers in de verdeelkast.
Deze enkelfasige digitale elektriciteitsmeter (verbruiksmeter) is ontworpen voor snelle controle van belasting en verbruik in elektrische distributies. Op het overzichtelijke kleuren-LCD-display toont hij gelijktijdig tot 6 gemeten parameters, wat het toezicht op de werking van aangesloten apparaten en optimalisatie van het verbruik vergemakkelijkt.
De meter is unidirectioneel – hij telt energie ongeacht de richting van de energiestroom. Voor stroommeting gebruikt hij een stroomtransformator CT en is bedoeld voor standaard installatie in een verdeelkast op een 35 mm DIN-rail.
Belangrijkste kenmerken:
- Voor enkelfasige installaties
- 6 meetfuncties: AC-spanning, AC-stroom, actief vermogen, arbeidsfactor, frequentie, elektrische energie
- Maximale gemeten stroom tot 100 A
- Weergave van verbruik in kWh
- Kleuren-LCD-display voor direct overzicht van waarden
- Conform de normen IEC 62053-21 en DIN EN50022
- Nauwkeurigheidsklasse 1.0

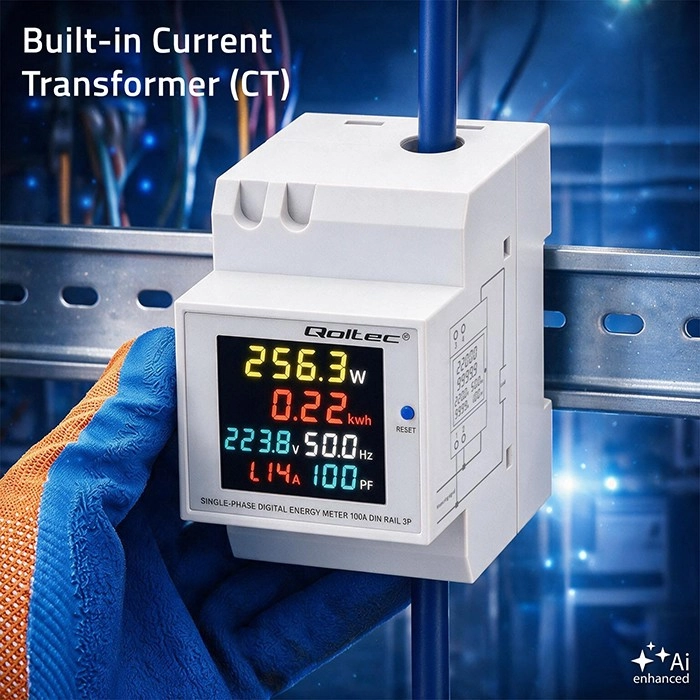

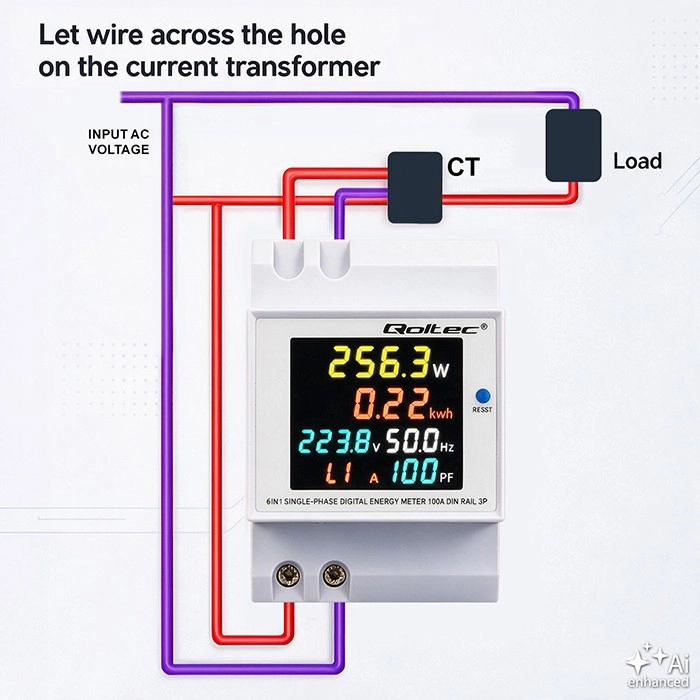

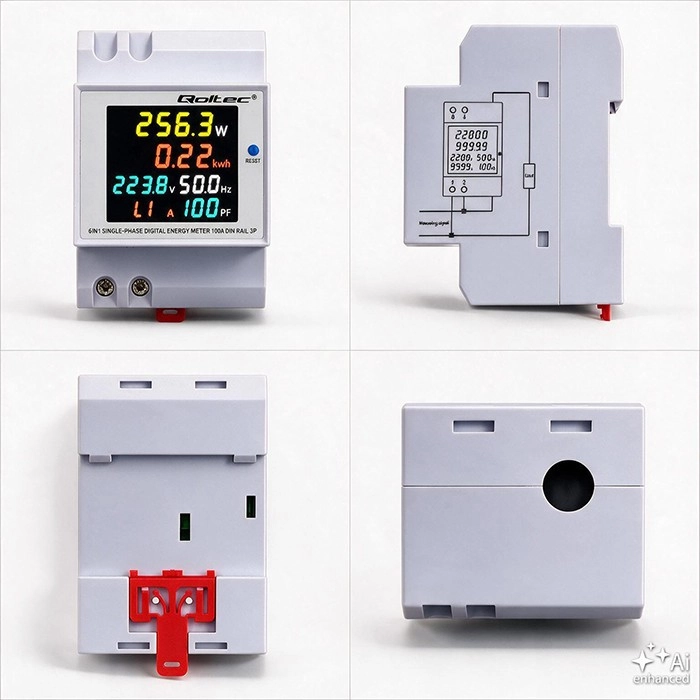

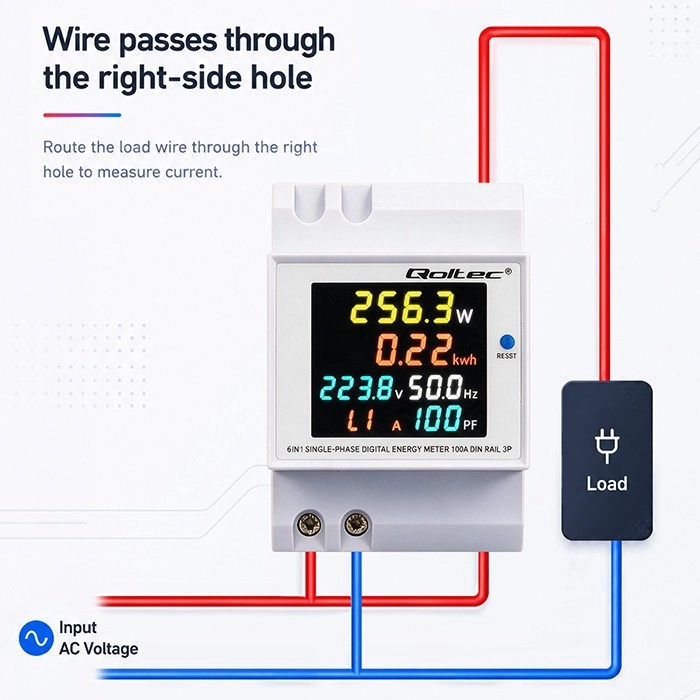

CT-transformator voor handige meting: De ingebouwde stroomtransformator (CT) heeft een opening met een diameter van 11 mm, waardoor de te meten geleider wordt gevoerd. Het ontwerp maakt het mogelijk koperen geleiders te gebruiken met een diameter tot ongeveer 12 mm. In de beschrijving wordt ook een variant met externe CT (opening 15 mm) genoemd voor geleiders met een grotere doorsnede.
Specificaties
- Type
- Enkelfasige digitale energiemeter (6-in-1)
- Voedingsspanning
- 230 V
- Maximale gemeten stroom
- 100 A
- Gemeten grootheden
- AC-spanning, AC-stroom, actief vermogen, arbeidsfactor, frequentie, elektrische energie
- Weergave van verbruik
- kWh
- Meetrichting
- Unidirectioneel (telt energie ongeacht de stroomrichting)
- Stroommeting
- Stroomtransformator CT
- CT – diameter van de opening (ingebouwd)
- 11 mm
- Montage
- Op 35 mm DIN-rail
- Display
- Kleuren-LCD
- Normen
- IEC 62053-21, DIN EN50022
- Nauwkeurigheidsklasse
- 1.0
